Транспортировщик ТШН-2,5А

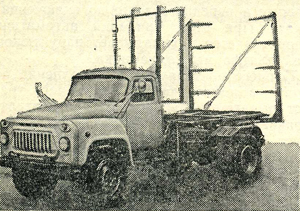

Навесной, модернизированный, предназначен для подбора сформированного и установленного в поле гидрофицированнои тележкой-подборщиком-укладчиком ГУТ-2,5 или ГУТ-2,5А штабеля из 72 тюков спрессованного сена или соломы и транспортировки его к местам скирдования. Устанавливают его на автомобиле-самосвале ГАЗ-53Б вместо кузова.
Основные узлы: платформа, состоящая из неподвижной и подвижной частей, два захвата, передняя стенка, опорное устройство, фиксатор и гидросистема.
Неподвижная часть платформы шарнирно соединена с кронштейнами, жестко закрепленными на задней части рамы автомобиля, подвижная — передвигается на четырех роликах по продольным швеллерам неподвижной части. На конце последней также шарнирно закреплены правый и левый захваты, оснащенные специальными изогнутыми зубьями. На передней части подвижной платформы установлена стенка. От верхнего конца стоек захватов по диагонали натянуты боковые стяжки, соединенные с подвижной частью платформы.
Гидросистема включает в себя масляный бак и гидронасос автомобиля, трехзолотниковый гидрораспределитель, один гидроцилиндр подъема платформы, два гидроцилиндра привода захватов, по одному гидроцилиндру для сжатия платформы и поворота опорного устройства и согласующего клапана, предназначенного для синхронного взаимодействия работы гидроцилиндров подъема платформы и опорного устройства.
Управляет машиной водитель непосредственно из кабины автомашины или с ее левой стороны, куда выведены специальные рычаги управления.
Перед погрузкой штабеля платформу устанавливают в вертикальное положение, а захваты разводят до предела. Затем автомобиль задним ходом подают вплотную к штабелю, захватывают зубьями штабель, после чего платформу опрокидывают, укладывая штабель на автомобиль.
Операции разгрузки автомашины и установки штабеля в скирду выполняют в обратной последовательности с той лишь разницей, что разжимают штабель после того, как груженая платформа займет вертикальное положение.
Поставляется взамен транспортировщика штабелей ТШН-2,5.
Рекомендуется для использования в комплексе с тележкой подборщика ГУТ-2,5А или ГУТ-2,5.
Рекомендуется для всех зон.
Техническая характеристика | |
Производительность при перевозке штабеля на расстояние до 4 км, т/ч | 5,7 |
Грузоподъемность, кг | 2500 |
Время, затрачиваемое на погрузку и разгрузку одного штабеля, мин | 6 |
Габаритные размеры с автомобилем ГАЗ-53Б,мм: длина ширина высота |
5870 2400 3400 |
Вес (масса) конструктивный, кг | 850 |
Обслуживающий персонал (водитель автомашины) |
1 |
